전기 AC와 DC 차이 완벽 정리｜초보자도 쉽게 이해하는 교류·직류 개념

반응형

---

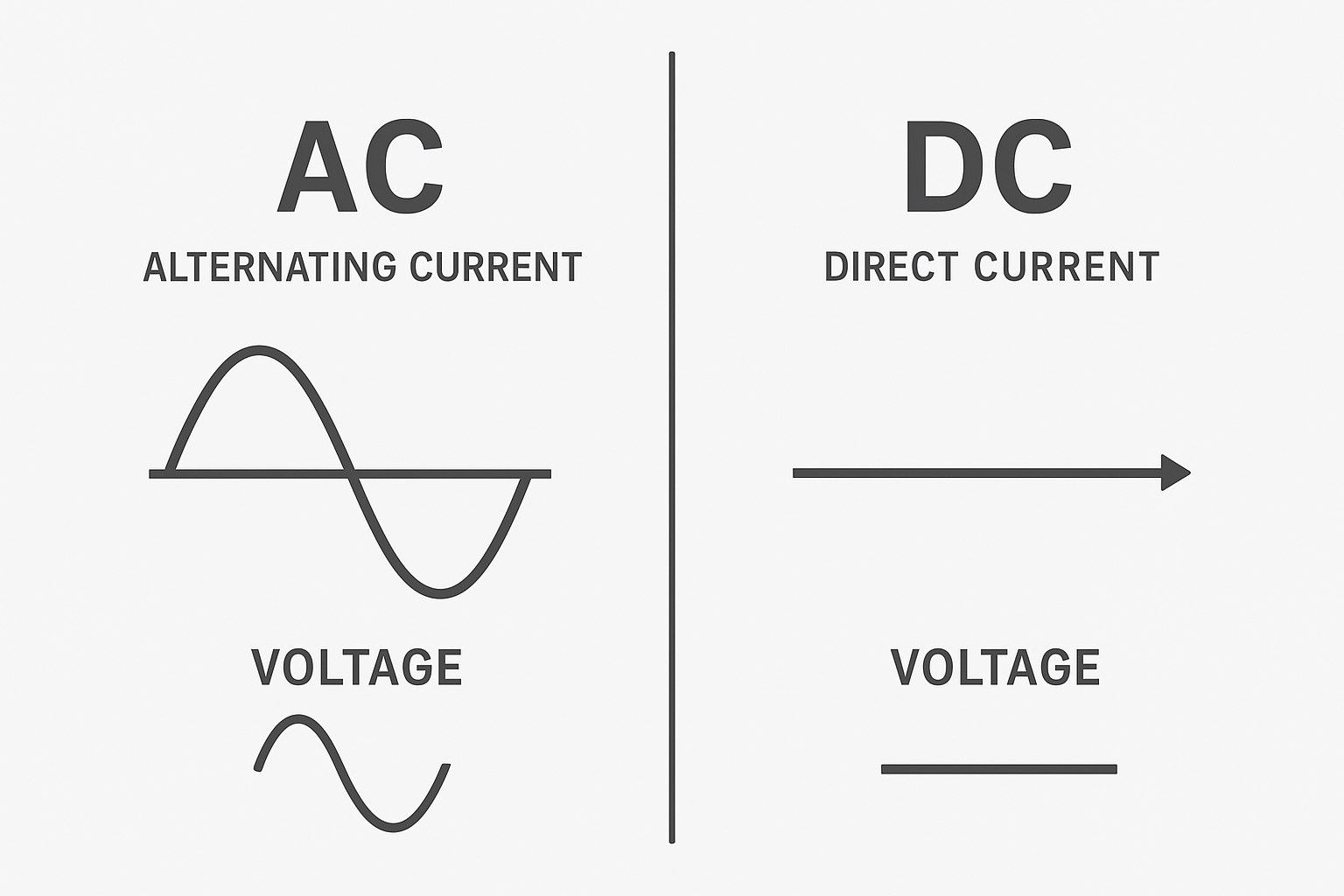

전기 AC와 DC 차이

전기를 처음 접하는 사람들이 가장 먼저 마주하는 개념이 바로 **AC(교류)**와 **DC(직류)**입니다. 두 전기의 차이는 매우 기본적이지만, 실제 전기 설비·전자 회로·모터 제어·배터리 분야에서도 핵심적으로 다뤄집니다.
전기 기초를 배우는 학생부터 현장에서 일하는 기술자까지 모두에게 도움이 될 수 있는 내용으로 구성했습니다.

---

1. AC(교류 전기)란 무엇인가?

AC(Alternating Current), 즉 교류 전기는 시간에 따라 전압과 전류의 크기와 방향이 주기적으로 변하는 전기를 의미합니다.
가정용 220V 콘센트, 산업용 전력, 송전선에서 흐르는 전기가 모두 AC입니다.

✔ 교류의 핵심 특징

• 전류 방향이 계속 바뀜(+) → (-) → (+)
• 주파수(Hz)가 존재하며, 한국은 60Hz, 일본 일부는 50Hz
• 송전 시 효율이 매우 높아 장거리 전송에 유리
• 변압기를 이용해 전압을 높이고 내릴 수 있음

예를 들면, 가정의 220V AC는 발전소에서 수십만 볼트로 송전된 뒤, 단계적으로 변압해 안전한 수준으로 낮춰 공급됩니다.

---

2. DC(직류 전기)란 무엇인가?

DC(Direct Current), 즉 직류 전기는 전류가 한 방향으로만 흐르는 전기입니다.
건전지, 자동차 배터리, 스마트폰 배터리, 대부분의 전자 부품은 모두 DC 전원을 사용합니다.

✔ 직류의 핵심 특징

• 전류 방향이 일정하게 한쪽으로만 흐름
• 주파수가 존재하지 않음
• 전압이 안정적이고 노이즈가 적음
• 배터리 기반 장치 대부분이 직류 사용

대표적인 예는 건전지(1.5V), 자동차 배터리(12V/24V), 노트북 어댑터 출력(19V DC) 등입니다.

---

3. AC와 DC의 구조적 차이

교류와 직류의 가장 큰 차이는 파형의 형태입니다.

• AC 파형: 사인(Sine) 파형으로 시간에 따라 위아래로 반복
• DC 파형: 일정한 직선 파형, 전압이 변하지 않음

따라서 AC는 전압 변화로 인해 변압이 쉬운 반면, DC는 안정된 전압이 장점입니다.

---

4. AC와 DC의 장단점 비교

🔹 AC 장점

• 장거리 송전 효율이 뛰어남
• 변압기로 전압 변환이 쉬움
• 산업용 모터 구동에 유리
• 발전이 쉬움(수력, 화력, 풍력 등 대부분 AC 발전)

🔹 AC 단점

• 전자 장치에서는 그대로 사용하기 어려움
• 노이즈가 발생할 수 있음
• 각종 정류(교류→직류) 회로 필요

---

🔹 DC 장점

• 전압이 일정해 전자 회로에 적합
• 노이즈가 거의 없고 정밀한 장치에 유리
• 배터리 사용 가능 → 휴대성 뛰어남
• 신재생 에너지(태양광 등)와 잘 맞음

🔹 DC 단점

• 변압이 어려움 → 전압 변환 시 회로가 복잡
• 장거리 전송이 비효율적
• 대용량 전력 전송이 어려움

---



5. 실제 산업에서 AC vs DC 활용 분야

✔ AC가 쓰이는 곳

• 가정용 전기(220V)
• 공장 설비, 산업용 모터
• 송·배전 시스템
• 상업용 전력 대부분

AC는 변압이 쉽고 효율이 좋아 전력 인프라 전체가 AC 중심으로 운영됩니다.

✔ DC가 쓰이는 곳

• 휴대용 기기(스마트폰, 노트북)
• 전기차 배터리
• 자동차 ECU 및 센서
• 서버, 통신장비
• 태양광 발전 시스템

특히 서버·통신장비·전기차·ESS는 모두 고품질 DC 전원이 핵심입니다.

---

6. 왜 AC를 DC로 변환해야 할까? (정류, Rectifier)

현대 전자기기 내부는 모두 DC로 동작합니다.
그러나 공급되는 전기는 AC이기 때문에 다음 과정이 필요합니다.

1. AC 입력
2. 정류(AC → DC 변환)
3. 평활(리플 제거)
4. DC 출력

예시:

• 노트북 어댑터: 220V AC → 19V DC 변환
• 스마트폰 충전기: 220V AC → 5V/9V/12V DC 변환
• TV 전원부: 220V AC → DC로 변환 후 내부 회로 구동

---

7. 최근 트렌드: DC 인프라 확대

전기차, 데이터센터, 태양광 발전의 확대로 DC 기반 시스템이 급속히 늘고 있습니다.
특히 데이터센터에서는 “DC 마이크로그리드”가 도입되며 안정성과 효율을 높이고 있습니다.

또한 ESS(에너지 저장장치), 스마트 그리드 산업의 성장과 함께 DC 기술의 중요성이 더욱 커지고 있습니다.

---

정리 — AC와 DC는 전기 시스템의 핵심 개념

AC와 DC는 단순한 기초 용어가 아니라 전기 시스템의 전반을 결정하는 핵심 개념입니다.

• AC는 송전·산업용 전력에 적합
• DC는 전자기기·배터리·정밀 장비에 적합

두 전기의 특징과 차이를 정확히 이해하는 것은 전기 기초를 넘어, 실제 실무에서 전력 시스템을 설계하거나 설비를 이해하는 데 큰 도움이 됩니다.

AC와 DC 개념을 기반으로,

• 전압/전류 이론
• 정류 회로
• 모터 제어 방식
• 배터리 시스템
  등도 더 쉽게 이해할 수 있습니다.

---
