전기용량 KVA 계산 방법 총정리

전기 설비를 선택하거나 증설할 때 가장 많이 질문하는 항목이 바로 **“얼마나 큰 KVA 용량을 사용해야 하나?”**입니다.
변압기 용량, 발전기 용량, 배전반 및 UPS 용량 선정에 필수적인 요소가 kVA 계산입니다.

하지만 kW, kVA, 역률(PF)의 개념이 혼동되기 쉬워 제대로 계산하지 못하는 경우가 많습니다.
이번 글에서는 전기 비전공자도 쉽게 이해할 수 있도록 kVA의 개념, 계산 공식, 실제 선정 사례까지 정리했습니다.

---

✔ kW와 kVA의 차이부터 이해하자

전기 용량 계산에서 가장 중요한 개념은 **유효전력(kW)**과 **피상전력(kVA)**의 차이입니다.

● kW(유효전력)

실제 장비가 일을 하는 데 사용되는 “실제 에너지”.

예) 모터 출력 5kW → 실제로 5kW의 일을 수행.

---

● kVA(피상전력)

전기 설비가 공급해야 하는 전체 전력 용량.
kVA는 **kW + 손실분(무효전력)**을 포함합니다.

• 변압기
• 발전기
• UPS

등은 모두 kVA 기준으로 용량을 선정합니다.

---

● PF(역률, Power Factor)

전기를 얼마나 효율적으로 사용하는지 나타내는 값
0~1 사이의 값 → 1에 가까울수록 전기 효율이 좋음

일반 산업 설비 역률

• 0.75~0.9 사이가 일반적
• 모터, 용접기 등은 역률 낮음
• 콘덴서 설치로 역률 개선 가능

---

---

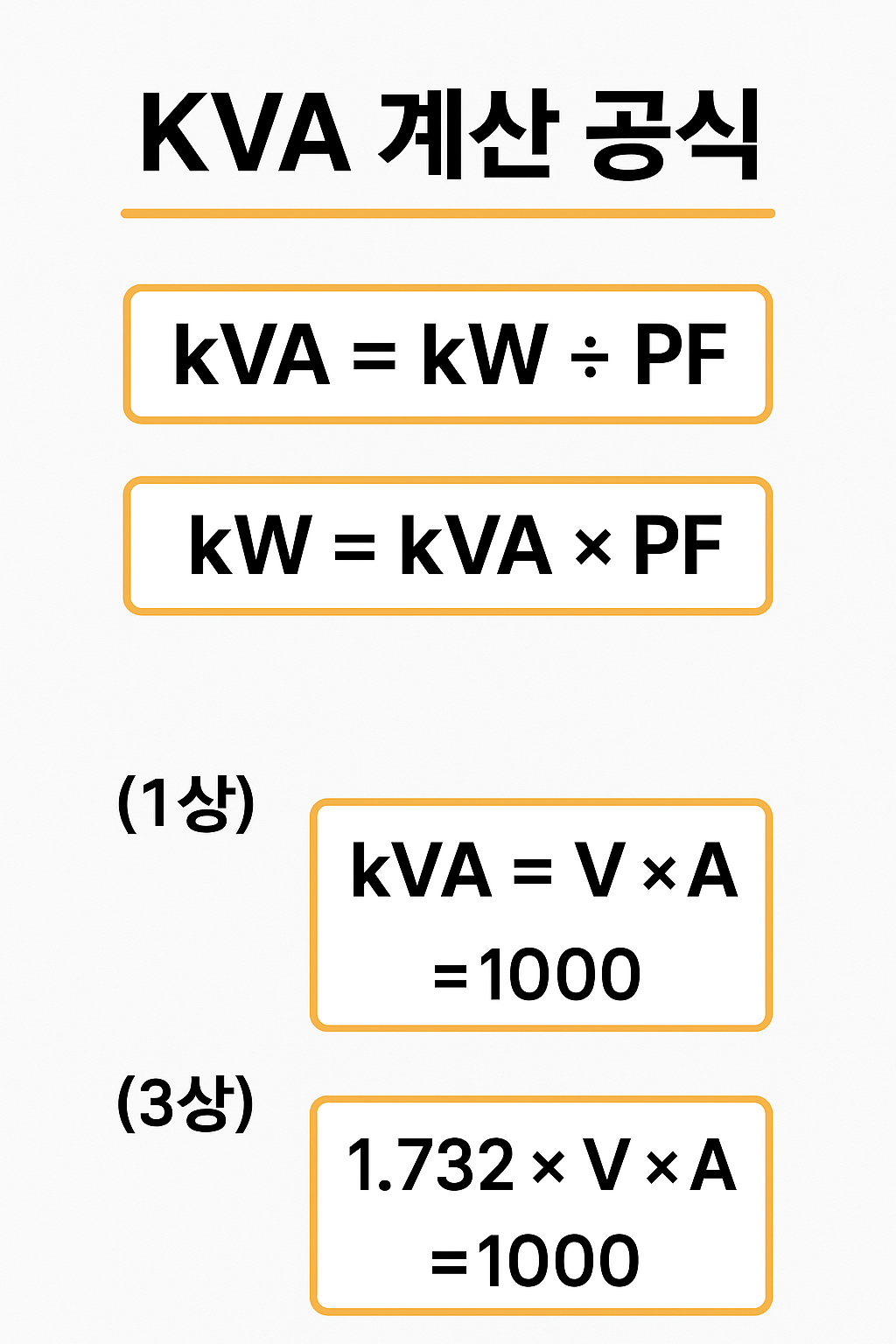

✔ kVA 계산 공식 (핵심)

⚡ kVA = kW ÷ PF(역률)

가장 중요한 공식은 이것 하나입니다.

예를 들어

• 장비 용량: 50kW
• 역률: 0.8(PF)

→ 필요한 kVA = 50 ÷ 0.8 = 62.5 kVA

즉, 변압기나 발전기는 62.5kVA 이상을 사용해야 합니다.

---

✔ 1상(단상)과 3상(삼상) kVA 계산 공식

전력 계산은 전원 방식에 따라 달라집니다.
여기에서는 단상과 삼상 모두를 기준으로 계산식을 정리합니다.

---

🔸 1상(단상) kVA 계산

kVA = (V × A) ÷ 1000

예)

• 전압: 220V
• 전류: 30A

→ kVA = (220 × 30) ÷ 1000 = 6.6 kVA

---

🔸 3상(삼상) kVA 계산

kVA = (√3 × V × A) ÷ 1000

여기서 √3 = 1.732 사용

예)

• 전압: 380V
• 전류: 50A

→ kVA = (1.732 × 380 × 50) ÷ 1000
→ kVA = 32.9 kVA

삼상은 대부분 공장, 산업 설비, 대형 모터, 자동화 장비 등에 사용됩니다.

---

✔ kVA → kW 계산도 가능

장비 사양서가 kVA로만 제공되는 경우 역률을 이용해 kW를 역산할 수 있습니다.

⚡ kW = kVA × PF

예)

• 100kVA 변압기
• 역률 0.85

→ kW = 100 × 0.85 = 85 kW

---

SMALL

---

✔ KVA 선정 시 고려해야 할 4가지

kVA 계산만으로는 실제 설비용량을 완벽히 선정할 수 없습니다.
산업 현장에서 반드시 체크해야 할 변수는 다음과 같습니다.

---

1. 기동전류(Inrush Current)

모터나 컴프레서는 기동 시 정격의 5~7배 전류가 흐릅니다.
따라서 변압기나 UPS는 반드시 여유 용량(20~30%)을 추가해야 합니다.

---

2. 부하율(Load Factor)

모든 장비가 항상 100% 부하로 작동하는 것은 아닙니다.
평균 부하율을 고려해 실제 필요한 kVA를 조정해야 합니다.

---

3. 역률(PF) 개선 여부

콘덴서를 추가해 역률을 올릴 수 있으면
필요한 kVA 용량을 줄일 수 있습니다.

→ PF 0.75 → PF 0.9로 개선 시 약 20% 절감 가능

---

4. 동시사용률(Demand Factor)

모든 기계가 동시에 작동하지 않는 경우가 많음
예: 로봇 10대 중 실제 동시 작동 5대 등

동시 사용률을 고려하면
불필요하게 큰 kVA 용량을 설치하는 것을 방지합니다.

---

✔ 실제 산업 현장 kVA 계산 예시

📌 예시: 공장 신규 설비 설치

• CNC 3대 (각 15kW)
• 에어컴프레서 1대 (20kW)
• 조명/부가 설비 (10kW)
• 전체 장비 역률 PF = 0.8
• 동시사용률 70%

1) 총 kW

→ 15×3 + 20 + 10 = 75kW

2) 동시사용률 적용

→ 75 × 0.7 = 52.5kW

3) kVA 계산

→ 52.5 ÷ 0.8 = 65.6 kVA

4) 기동전류 고려 (20% 추가)

→ 65.6 × 1.2 = 78.7 kVA

👉 최소 80kVA 변압기 or 발전기 선정이 적정

---

✔ KVA 계산 요약 (한눈에 보기)

• kW = 실제 사용하는 전력
• kVA = 설비가 공급해야 하는 전체 용량
• 역률(PF)이 낮을수록 더 큰 kVA 필요
• 핵심 공식
  • kVA = kW ÷ PF
  • 단상 kVA = V × A ÷ 1000
  • 삼상 kVA = 1.732 × V × A ÷ 1000
• 모터·컴프레서는 기동전류 고려 필수
• 역률 개선하면 kVA 크게 절감 가능
